ब्लॉक बनाने की मशीन के लिए सीमेंट खोखला ब्लॉक मोल्ड

PRO स्वचालित ब्लॉक बनाने वाली मशीनों के लिए कंक्रीट ब्लॉक मोल्ड्स का एक चीनी निर्माता और आपूर्तिकर्ता है। साँचा समाधान MASA, HESS और अन्य संगत उपकरणों के लिए डिज़ाइन किए गए हैं, जो मानक और अनुकूलित खोखले ब्लॉक को कवर करते हैं उत्पादन आवश्यकताएँ.

ब्लॉक बनाने की मशीन के लिए यह सीमेंट खोखला ब्लॉक मोल्ड मुख्य पहनने वाले क्षेत्रों में हार्डॉक्स स्टील और मैंगनीज स्टील का उपयोग करता है। यह 2-होल, 4-होल, 6-होल और 8-होल कॉन्फ़िगरेशन के साथ 4", 6", 8", और 12" ब्लॉक के लिए उपलब्ध है। कहा गया सेवा वारंटी 90,000 साइकिल तक है।

मुख्य विशिष्टताएँ

अंतिम मशीन अनुकूलता और मोल्ड आयाम की पुष्टि ग्राहक के मशीन मॉडल के आधार पर की जानी चाहिए स्वीकृत तकनीकी ड्राइंग।

साँचे का डिज़ाइन

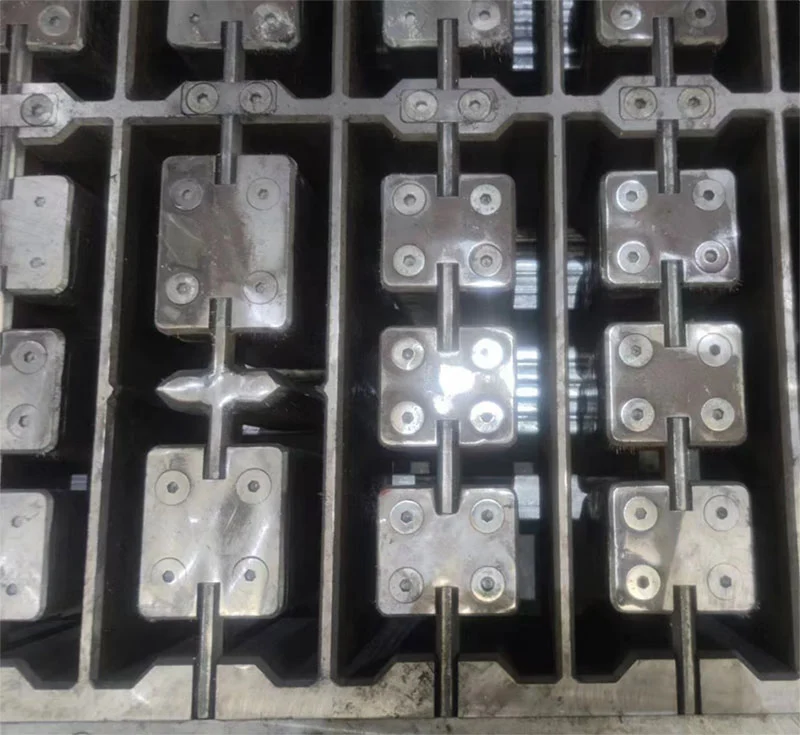

पहनने के लिए प्रतिरोधी कोर

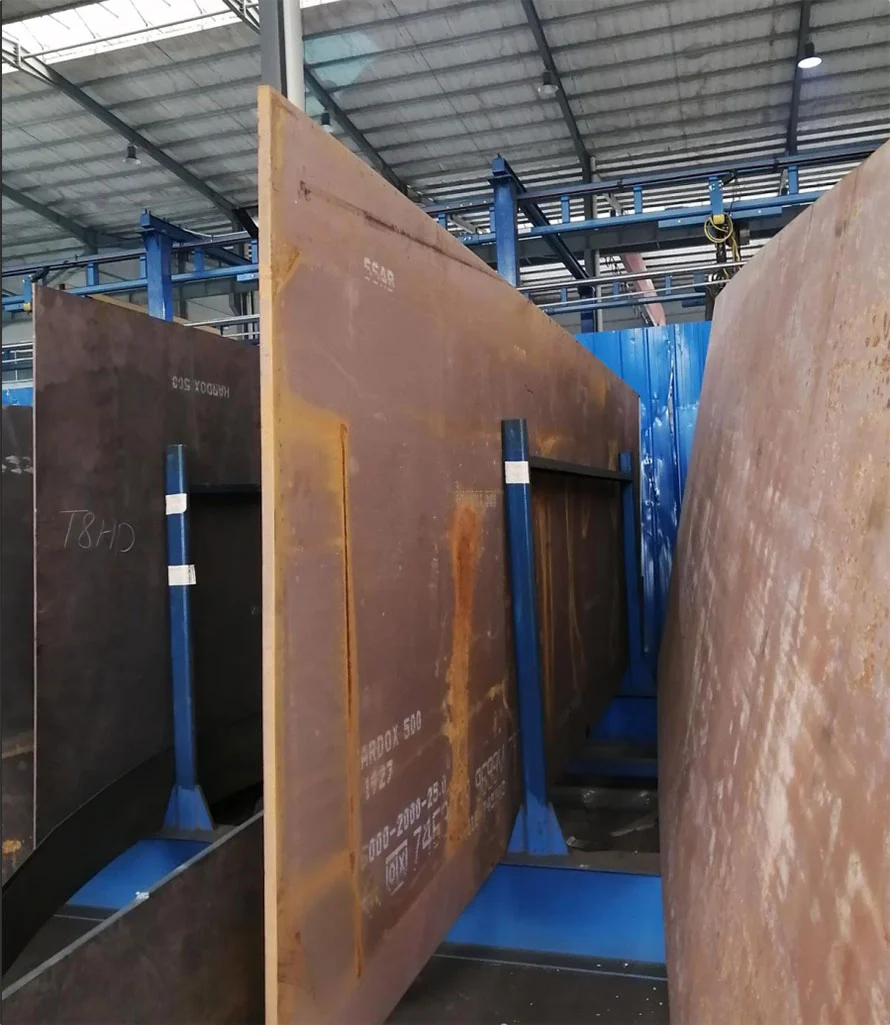

मोल्ड कोर और कोर बार ब्लॉक उत्पादन के दौरान बार-बार दबाव और घर्षण के लिए डिज़ाइन किए गए हैं। हार्डॉक्स स्टील इसका उपयोग प्रमुख पहनने-प्रतिरोधी घटकों के लिए किया जाता है, जबकि मोल्ड कोर को कार्बराइजिंग ताप उपचार प्राप्त होता है।

निर्दिष्ट कठोरता 60-65 एचआरसी है, 1.2-1.35 मिमी कार्बराइजिंग परत के साथ। इस संरचना का उद्देश्य कम करना है समय से पहले घिसाव और लंबे समय तक टूलींग सेवा का समर्थन करना।

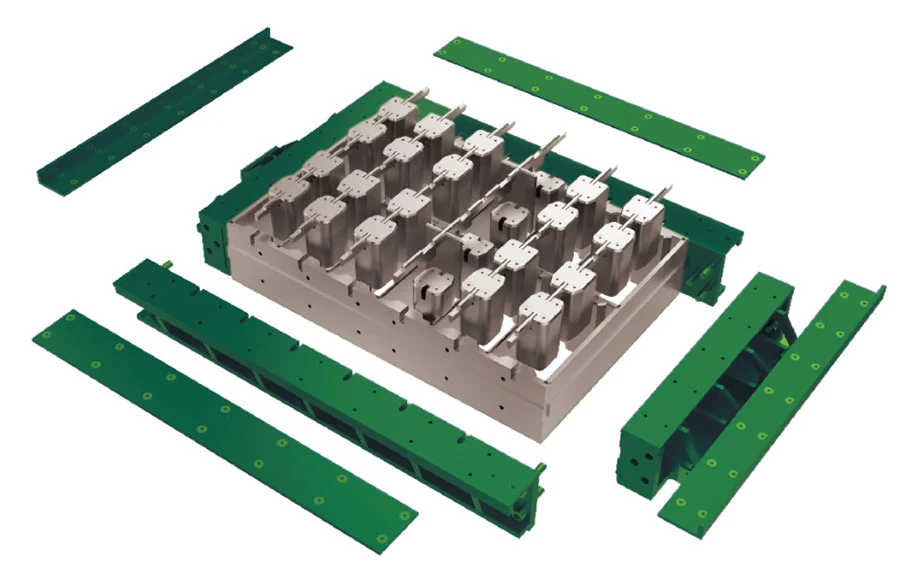

बदली जाने योग्य घटक

मोल्ड बदली जाने योग्य मोल्ड कोर और कोर बार का उपयोग करता है। जब चाबी पहनने वाले हिस्से अपनी सेवा के अंत तक पहुँच जाते हैं स्थिति, पूर्ण सांचे को स्वचालित रूप से बदलने के बजाय व्यक्तिगत घटकों को बदला जा सकता है।

यह संरचना ब्लॉक मशीनों का संचालन करने वाले निर्माताओं के लिए रखरखाव लागत और उत्पादन डाउनटाइम को कम कर सकती है लगातार.

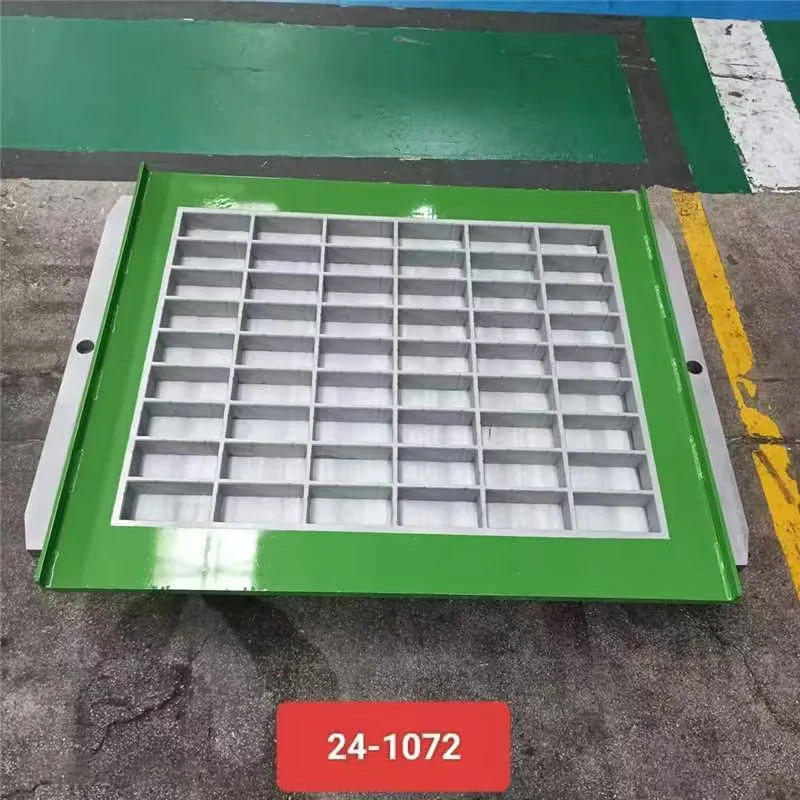

विनिमेय बेस प्लेटें

लागू मोल्ड डिज़ाइन के लिए विनिमेय बेस प्लेट उपलब्ध हैं। बेस प्लेट बदलने से अलग-अलग अनुमति मिलती है संपूर्ण मोल्ड असेंबली को बदले बिना उत्पादित किए जाने वाले ब्लॉक आकार या प्रोफ़ाइल।

उपलब्ध कॉन्फ़िगरेशन मशीन मॉडल और आवश्यक ब्लॉक डिज़ाइन पर निर्भर करता है।

आयामी सटीकता

साँचे में ढालना सहनशीलता

मोल्ड आयामी सटीकता सीधे तैयार कंक्रीट ब्लॉकों की स्थिरता को प्रभावित करती है। गुहा आयाम, कोर इसलिए स्थिति, छेद की ज्यामिति, दीवार की मोटाई और बेस प्लेट संरेखण को अनुमोदित ब्लॉक से मेल खाने की आवश्यकता है चित्रकारी.

PRO प्रत्येक सांचे के लिए एक सार्वभौमिक सहिष्णुता लागू नहीं करता है क्योंकि आयाम और मशीनिंग आवश्यकताएं अलग-अलग होती हैं ब्लॉक मॉडल और मशीन के अनुसार. अनुमोदित तकनीकी के अनुसार अंतिम सहनशीलता की पुष्टि की जाती है ड्राइंग और उत्पादन विशिष्टता.

परिभाषित सहनशीलता की आवश्यकता वाली परियोजनाओं के लिए, जैसे ±0.1 मिमी या ±0.2 मिमी, आवश्यकता को आरएफक्यू में शामिल किया जाना चाहिए या उत्पादन से पहले तकनीकी ड्राइंग।

साँचे की तुलना

प्रो बनाम मानक मोल्ड

ब्लॉक निर्माताओं के लिए, खरीद मूल्य मोल्ड लागत को प्रभावित करने वाला एकमात्र कारक नहीं है। सेवा जीवन, प्रतिस्थापन भागों, आयामी स्थिरता और रखरखाव आवश्यकताओं का दीर्घकालिक उत्पादन पर अधिक प्रभाव पड़ सकता है लागत.

90,000-साइकिल का आंकड़ा बताई गई PRO सेवा वारंटी को दर्शाता है और इसे सार्वभौमिक नहीं माना जाना चाहिए उत्पादन-जीवन की गारंटी। वास्तविक सेवा जीवन कंक्रीट मिश्रण, मशीन के दबाव, कंपन, उत्पादन पर निर्भर करता है आवृत्ति, सफाई, रखरखाव और परिचालन की स्थिति।

एक सार्थक मूल्य तुलना में समान मशीन मॉडल, मोल्ड आयाम, स्टील सामग्री, ब्लॉक का उपयोग करना चाहिए कॉन्फ़िगरेशन, मात्रा और सेवा आवश्यकताएँ।

विधानसभा संरचना

स्क्रू-लॉकिंग

स्वतंत्र रूप से एकत्रित स्क्रू-लॉकिंग संरचना स्थापना, डिस्सेम्बली और पहनने के प्रतिस्थापन को सरल बनाती है घटक. यह उन ग्राहकों के लिए उपयुक्त है जिन्हें निरंतर उत्पादन के दौरान नियमित मोल्ड रखरखाव की आवश्यकता होती है।

वेल्डिंग असेंबली

ग्राहक की मशीन कॉन्फ़िगरेशन या मोल्ड डिज़ाइन की आवश्यकता होने पर वेल्डिंग असेंबली भी उपलब्ध है। प्रो कर सकते हैं तकनीकी चित्रों के आधार पर वेल्डिंग और असेंबली डिज़ाइन प्रदान करें।

एप्लिकेशन ब्लॉक करें

खोखले निर्माण ब्लॉक

सीमेंट के खोखले ब्लॉकों का व्यापक रूप से निर्माण में दीवार और इनफिल सामग्री के रूप में उपयोग किया जाता है। उनकी खोखली संरचना हो सकती है वजन कम करें और उपयोगी थर्मल और ध्वनि इन्सुलेशन गुण प्रदान करें।

इंसुलेटिंग ब्लॉक

कम वजन या बेहतर इन्सुलेशन की आवश्यकता वाले ब्लॉक डिजाइनों के लिए विभिन्न गुहा विन्यास का उपयोग किया जा सकता है प्रदर्शन. अंतिम ब्लॉक का प्रदर्शन कंक्रीट मिश्रण, कैविटी डिज़ाइन, उत्पादन की स्थिति और पर निर्भर करता है निर्माण आवश्यकताएँ.

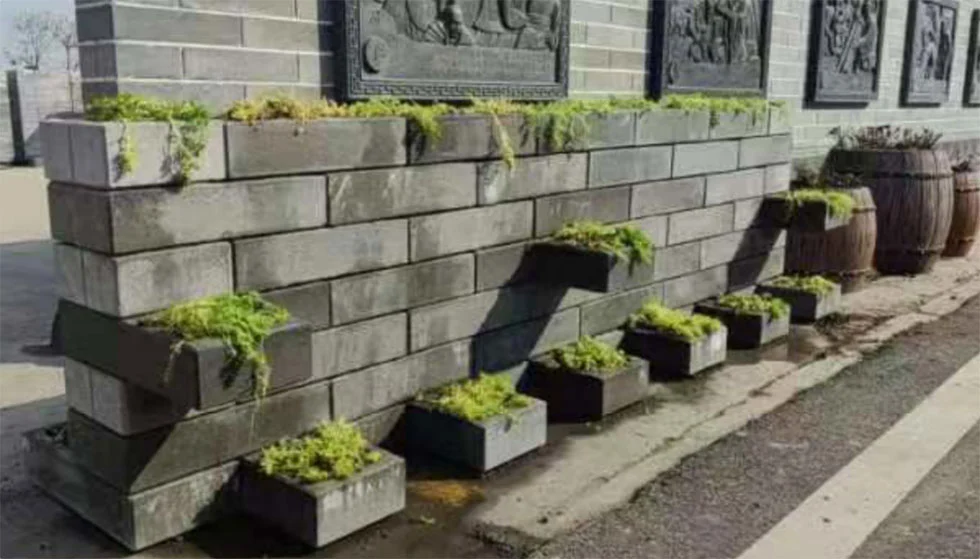

सजावटी ब्लॉक

कंक्रीट ब्लॉकों का उत्पादन वास्तुशिल्प और सजावटी अनुप्रयोगों के लिए भी किया जा सकता है जहां ब्लॉक आकार, प्रोफ़ाइल और सतही दिखावट महत्वपूर्ण है।

मशीन अनुकूलता

मासा और हेस

ब्लॉक बनाने की मशीन के लिए सीमेंट खोखले ब्लॉक मोल्ड को MASA और HESS ब्लॉक बनाने वाली मशीनों के लिए डिज़ाइन किया गया है। अन्य मशीन मॉडल का मूल्यांकन मशीन ड्राइंग, मौजूदा मोल्ड नमूने और तैयार ब्लॉक के आधार पर भी किया जा सकता है आयाम.

प्रतिस्थापन आदेशों के लिए, खरीदारों को मशीन मॉडल, मोल्ड आयाम, दबाव सिर विनिर्देश, आधार प्रदान करना चाहिए प्लेट विवरण, और ब्लॉक ड्राइंग जब भी उपलब्ध हो।

कस्टम उत्पादन

ब्लॉक का आकार और छेद

उपलब्ध डिज़ाइन 2-होल, 4-होल, 6-होल और 8-होल कॉन्फ़िगरेशन के साथ 4", 6", 8", और 12" ब्लॉक को कवर करते हैं।

गैर-मानक ब्लॉक वाली परियोजनाओं के लिए कस्टम कैविटी व्यवस्था, आयाम और प्रोफाइल का मूल्यांकन किया जा सकता है आवश्यकताएँ.

साँचे के चित्र

PRO मशीन ड्राइंग, मौजूदा मोल्ड नमूने, तैयार ब्लॉक नमूने, या का उपयोग करके अनुकूलित मोल्ड विकसित कर सकता है संदर्भ के रूप में तकनीकी चित्र।

बड़ी मात्रा वाली परियोजनाओं के लिए, ग्राहक आयामी सहनशीलता, स्टील ग्रेड, गर्मी उपचार, असेंबली निर्दिष्ट कर सकते हैं उत्पादन से पहले विधि और निरीक्षण आवश्यकताएँ।

उत्पादन एवं रखरखाव

कोर रिप्लेसमेंट

तेजी से बदले जाने योग्य मोल्ड कोर और कोर बार नियमित रखरखाव को सरल बनाते हैं। घिसे-पिटे घटकों को व्यक्तिगत रूप से बदला जा सकता है पूर्ण साँचे को बदलने की तुलना में डाउनटाइम को कम करने में मदद करें।

निरीक्षण

डिलीवरी से पहले, अनुकूलित सांचों को अनुमोदित ड्राइंग के अनुसार जांचा जा सकता है। निरीक्षण आवश्यकताओं में शामिल हो सकते हैं गुहा आयाम, कोर संरेखण, छेद विन्यास, बेस प्लेट स्थिति, और समग्र मोल्ड आयाम।

खरीद संबंधी जानकारी

ब्लॉक बनाने की मशीन के लिए सीमेंट खोखले ब्लॉक मोल्ड का ऑर्डर देने से पहले, खरीदारों को ब्लॉक मशीन ब्रांड की पुष्टि करनी चाहिए और मॉडल, तैयार ब्लॉक का आकार, छिद्रों की संख्या, मोल्ड आयाम, स्टील सामग्री, आवश्यक कठोरता, गर्मी उपचार, संयोजन विधि और अपेक्षित उत्पादन मात्रा।

अनुकूलित ऑर्डर के लिए, मौजूदा मोल्ड की मशीन ड्राइंग या तस्वीरें प्रदान करने से अनुकूलता कम करने में मदद मिल सकती है जोखिम.

PRO मोल्ड निर्माण, असेंबली और वेल्डिंग डिज़ाइन, तकनीकी परामर्श और अनुकूलित टूलींग प्रदान करता है मानक और उच्च मात्रा ब्लॉक उत्पादन।

अक्सर पूछे जाने वाले प्रश्नों

सांचा कितने समय तक चल सकता है?

मोल्ड में 90,000 चक्रों तक की कथित सेवा वारंटी है। वास्तविक सेवा जीवन कंक्रीट मिश्रण पर निर्भर करता है, मशीन का दबाव, कंपन, उत्पादन आवृत्ति, रखरखाव और परिचालन वातावरण।

साँचे की कठोरता क्या है?

निर्दिष्ट कठोरता 60-65 एचआरसी है। सतह के घिसाव को बेहतर बनाने के लिए मोल्ड कोर में 1.2-1.35 मिमी कार्बराइजिंग परत भी होती है प्रतिरोध.

PRO कौन सी आयामी सहनशीलता प्रदान कर सकता है?

एक निश्चित मूल्य का उपयोग करने के बजाय मोल्ड ड्राइंग और मशीन की आवश्यकताओं के अनुसार सहिष्णुता की पुष्टि की जाती है हर उत्पाद. यदि किसी प्रोजेक्ट के लिए ±0.1 मिमी, ±0.2 मिमी या किसी अन्य विशिष्ट सहनशीलता की आवश्यकता है, तो आवश्यकता को शामिल किया जा सकता है पुष्टि के लिए तकनीकी ड्राइंग या आरएफक्यू में।

क्या घिसे हुए साँचे के हिस्सों को अलग से बदला जा सकता है?

हाँ। डिज़ाइन प्रमुख घटकों जैसे मोल्ड कोर और कोर बार को अलग से बदलने की अनुमति देता है। इससे कमी आ सकती है रखरखाव की लागत और पूरे सांचे के अनावश्यक प्रतिस्थापन से बचें।

किस आकार के ब्लॉक का उत्पादन किया जा सकता है?

उपलब्ध ब्लॉक आकार में 4", 6", 8", और 12" शामिल हैं, 2-होल, 4-होल, 6-होल और 8-होल कॉन्फ़िगरेशन के साथ। अनुकूलित आयामों और गुहा डिजाइनों का भी मूल्यांकन किया जा सकता है।

क्या मोल्ड MASA और HESS मशीनों के अनुकूल है?

हाँ। ब्लॉक बनाने की मशीन के लिए सीमेंट खोखले ब्लॉक मोल्ड को MASA और HESS ब्लॉक बनाने वाली मशीनों के लिए डिज़ाइन किया गया है। मशीन मॉडल, मोल्ड चित्र या मौजूदा मोल्ड का उपयोग करके अन्य मशीनों के साथ संगतता की पुष्टि की जा सकती है नमूने.

क्या PRO हमारी मशीन के अनुसार किसी सांचे को अनुकूलित कर सकता है?

हाँ। PRO मोल्ड आयाम, ब्लॉक कैविटी, छेद कॉन्फ़िगरेशन, असेंबली संरचना और अन्य टूलींग को अनुकूलित कर सकता है मशीन के चित्र और तैयार ब्लॉक विनिर्देशों के अनुसार आवश्यकताएँ।

किसी उद्धरण के लिए कौन सी जानकारी आवश्यक है?

खरीदारों को मशीन ब्रांड और मॉडल, ब्लॉक आयाम, छेद विन्यास, मोल्ड आकार, आवश्यक जानकारी प्रदान करनी चाहिए सामग्री, कठोरता, उत्पादन मात्रा, और कोई आयामी सहिष्णुता या निरीक्षण आवश्यकताएँ। एक मौजूदा साँचा ड्राइंग या ब्लॉक ड्राइंग सटीक उद्धरण और अनुकूलता पुष्टि के लिए सहायक है।
